| Dải công suất: 4 ~ 10 kW |
Hiệu suất tối đa: 98.6%
|
| Thương hiệu: INVT |
Cấp bảo vệ: IP65
|
| Hiển thị: Màn hình LCD 3.5 inch, hỗ trợ bàn phím backlit |
Chuẩn truyền thông: RS485, WIFI, Ethernet
|
|
Model
|
|
BG4KTR
|
BG5KTR
|
BG6KTR
|
BG8KTR
|
BG10KTR
|
||||
|
Đầu vào (DC)
|
||||||||
|
Điện áp đầu vào DC cực đại (W)
|
900
|
100
|
||||||
|
Điện áp khởi động (V)
|
220
|
200
|
||||||
|
Điện áp vận hành tối thiểu (V)
|
600V
|
|||||||
|
Dải điện áp hoạt động của MPPT
|
200 – 800/580
|
180 – 800/610 V
|
||||||
|
Dải điện áp hoạt động tối ưu (V)
|
210 – 800
|
260 – 800
|
300 – 800
|
320-800
|
||||
|
Số lượng MPPT/Số nhánh trên từng MPPT
|
120/100
|
120/100
|
||||||
|
Công suất DC cực đại (W)
|
4200
|
5200
|
6200
|
8400
|
10400
|
|||
|
Dòng DC cực đại trên từng MPPT x số MPPT
|
10 x 2
|
10 x 2
|
10 x 2
|
14 x 2
|
19 x 2
|
|||
|
Cầu dao DC
|
Tùy chọn
|
|||||||
|
Đầu ra (AC)
|
||||||||
|
Công suất danh định (W)
|
4000
|
5000
|
6000
|
8000
|
10000
|
|||
|
Dòng AC cực đại
|
7
|
8.5
|
10
|
13
|
16
|
|||
|
Dải điện áp AC tối ưu
|
3 pha /N/PE, 230/400 V, (320 ~ 460 V); 3/PE, 220/380 V (320 ~ 460 V)
|
|||||||
|---|---|---|---|---|---|---|---|---|
|
Phù hợp với chuẩn VDE126-1-1, VDE-AR-N4105, CQC, G59/3, C10/11, AS4777/3100
|
||||||||
|
Tần số lưới điện
|
50 Hz (47 ~ 51.5 Hz)/60 Hz (57 ~ 61.5 Hz)
|
|||||||
|
Phù hợp với chuẩn VDE126-1-1, VDE-AR-N4105, CQC, G59/3, C10/11, AS4777/3100
|
||||||||
|
Hệ số công suất
|
-0.8 ~ +0.8 (có thể điều chỉnh)
|
|||||||
|
Độ méo sóng hài THD
|
< 3% (công suất danh định)
|
|||||||
|
Đầu nối
|
1 pha 220V（L、N、PE）
|
|||||||
|
Hệ thống
|
||||||||
|
Làm mát
|
Tự nhiên
|
|||||||
|
Hiệu suất tối đa
|
97.40%
|
97.50%
|
97.60%
|
97.5%
|
97.6%
|
|||
|
Hiệu suất Euro
|
96.50%
|
96.50%
|
96.60%
|
96.50%
|
96.50%
|
|||
|
Hiệu suất MPPT
|
99.9%
|
|||||||
|
Mức bảo vệ
|
IP65
|
|||||||
|
Mức tiêu thụ vào buổi tối
|
<0.5W
|
|||||||
|
Chế độ cách ly
|
Không có biến áp
|
|||||||
|
Nhiệt độ hoạt động
|
-25oC ~ +60oC (suy giảm hiệu suất khi nhiệt độ trên 45oC)
|
|||||||
|
Độ ẩm
|
0 ~ 95%, không đọng sương
|
|||||||
|
Bảo vệ
|
Bảo vệ cách ly, giám sát lỗi nối đất, bảo vệ quá áp và dòng ngắn mạch
|
|||||||
|
Tiếng ồn
|
30 dB
|
50 dB
|
||||||
|
Hiển thị và truyền thông
|
||||||||
|
Màn hình LCD/Ngôn ngữ
|
Tùy chọn màn hình tích hợp hoặc màn hình rời/Đa ngôn ngữ
|
|||||||
|
Hiển thị LED
|
Tích hợp sẵn
|
|||||||
|
Chuẩn truyền thông
|
RS485, WIFI, Ethernet (tự chọn)
|
|||||||
|
Thông số lắp đặt
|
||||||||
|
Kích thước (C x R x S mm)
|
530 x 360 x 150
|
480 x 610 x 204
|
||||||
|
Khối lượng (kg)
|
22
|
17
|
17
|
|||||
|
Cấu hình lắp đặt
|
Treo tường
|
|||||||
|
Khác
|
||||||||
|
Đấu nối DC
|
MC4
|
|||||||
|
Chứng chỉ
|
VDE0126-1-1, VDE-AR-N4105, G59/3, C10/11, AS4777/3100, CQC EN61000-6-1:4, EN61000-11:12, IEC62109-1:2010, PEA, ZVR
|
|||||||
Giải pháp đầu tư hiệu quả cho các dự án điện năng lượng mặt trời
Đáng tin cậy
Màn hình được bảo vệ 2 lớp, độ an toàn cao
Sử dụng linh kiện cao cấp để đảm bảo hoạt động ổn định của bộ hòa lưới. Chip MOSFET, DC switch từ Đức, tụ và Relay từ Nhật
Sản phẩm có bảo hiểm bảo hành, được cung cấp bởi công ty bảo hiểm nổi tiếng quốc tế (AIG)
Hiệu quả
Dải điện áp rộng, điện áp khởi động thấp và hiệu suất chuyển đổi lên đến 98.6%, cao nhất trong các dòng hòa lưới
Mạch dò điểm công suất cực đại (MPPT) với dải thích ứng rộng, thích ứng với môi trường khắc nghiệt
Thông minh
Giao thức truyền thông RS485, Ethernet, WIFI
Có chức năng giám sát hệ thống thông qua ứng dụng iMars trên máy tính hoặc điện thoại có kết nối internet

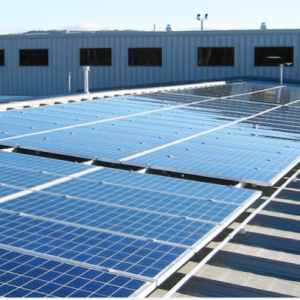

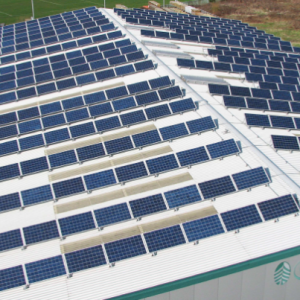

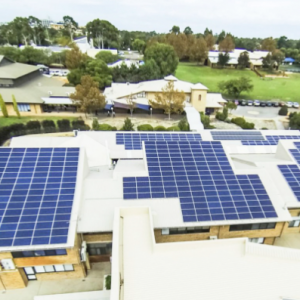

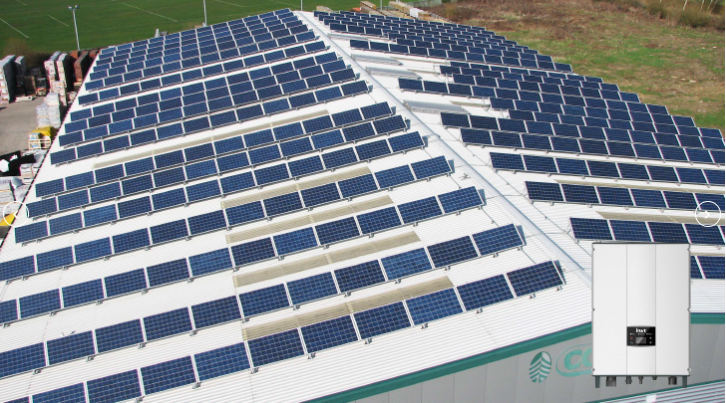

Hình ảnh ứng dụng thực tế:
